5/8 - pásmo 70 cm

Antény
Pětiosminu je možné používat jako přenosnou nebo stacionární anténu.

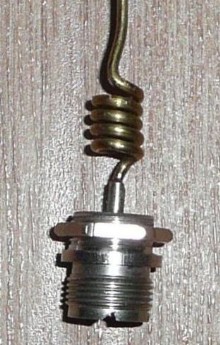

Zářič antény je vyrobený z mosazného drátu průměr 2 mm. Prodlužovací cívka je navinuta na vrtáku průměr 5 mm. Má 5 závitů, délka cívky je 13 mm. Délka zářiče od konce cívky je 430 mm. Zářič je připájený do panelového PL konektoru. Protiváhu tvoří 3 prvky z mosazného drátu o průměru 2 mm.

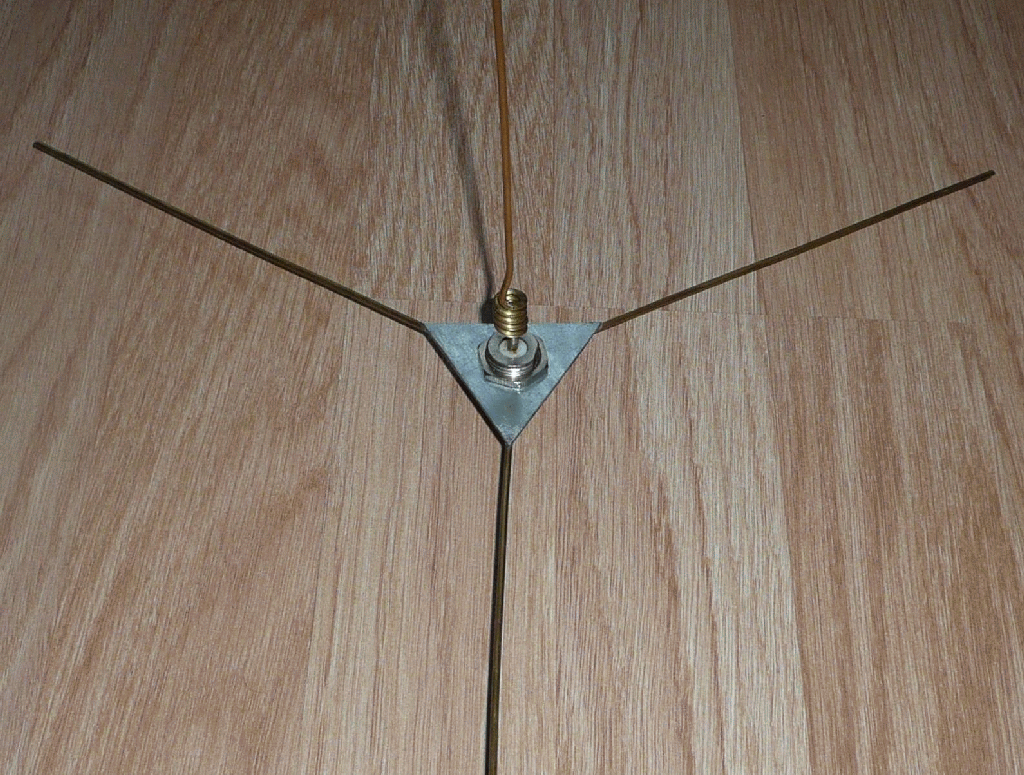

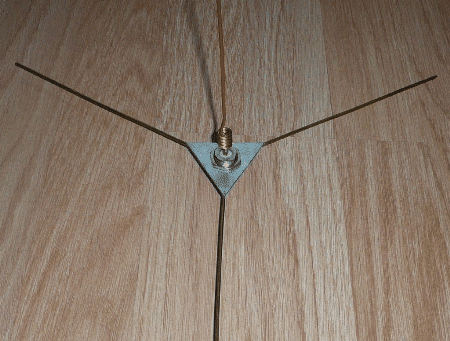

Jsou připájeny na plechovou základnu z pozinkovaného plechu, síla 0,8 - 1 mm. Má tvar rovnostranného trojúhelníku. Délka strany je 52 mm. Uprostřed trojúhelníku je provrtaný otvor pro PL konektor průměr 16 mm.
Délka prvků protiváhy je λ/4 = 170 mm ( měřeno od okraje otvoru pro konektor ).
Uchycení antény je provedeno výložným ramenem z pozink. plechu, které je přichycené k PL konektoru. Rameno se může přišroubovat do zdi, nebo použít magnet k uchycení na zábradlí balkonu a pod. Další možností je použít novodurovou trubku, která je nasunutá na PL konektor. Anténa je nastavena tak, aby byla použitelná v celém 70 cm pásmu. To znamená na vstupu převaděčů 431- 432 MHz, na direktních kmitočtech pásma 433 MHz a na PMR a sdílených kmitočtech. Zisk antény = 3,5 dBd.

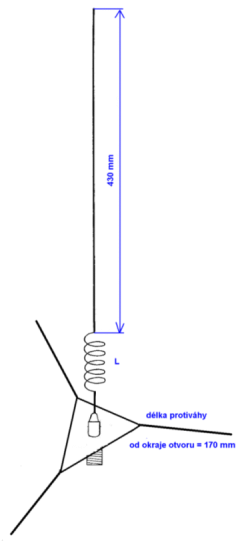

plánek antény

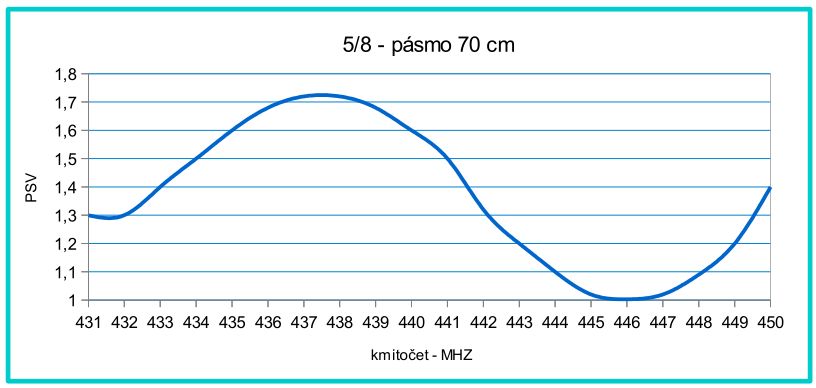

naměřený PSV
