Batest s OZ

Batest

Batest měří napětí akumulátoru v motorovém vozidle a informuje světelnou signalizací jaké je na něm napětí.
Konstrukce je z roku 1995. Batest byl zabudovaný v panelu autoradia. Stále je funkční.

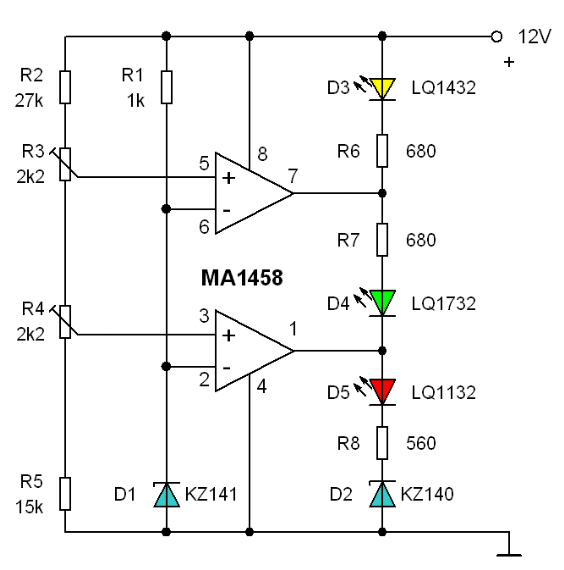

Schéma zapojení s OZ:
Nastavení:
Na vstupní svorky se přivede z regulovaného zdroje napětí 12,5V a trimrem R3 se nastaví okamžik rozsvícení zelené diody. Potom se přivede napětí 14,5V a trimrem R4 se nastaví okamžik rozsvícení červené diody.

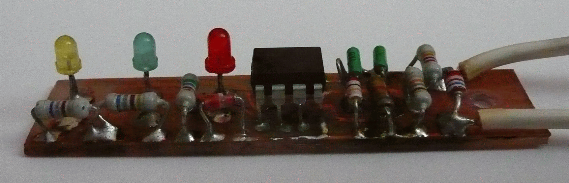

Při napětí < 12,5V svítí žlutá dioda. Proudový odběr je 18 - 24 mA, podle toho, jaké je napětí na vstupu a která dioda svítí. Při nastavení jsem změřil odpory trimrů a nahradil je malými rezistory. Viz foto.
Signalizace napětí:

     U < 12,5V - svítí žlutá dioda
    U > 12,5V - 14,5V - svítí zelená dioda
    U > 14,5V - svítí červená dioda
