Rozměry a značení

Li-ion aku
Velikost akumulátoru značí číselný kód.

První dvě čísla udávají průměr článku. Další dvě čísla délku a poslední 0 válcový tvar.

          Např:  18650 = 18 mm průměr - délka 65 mm
  Tady je několik příkladů
       značení článků:

   10440 - klasický mikrotužkový článek
    14430
    14500 - tužkový článek
    14600
    17500
    18500

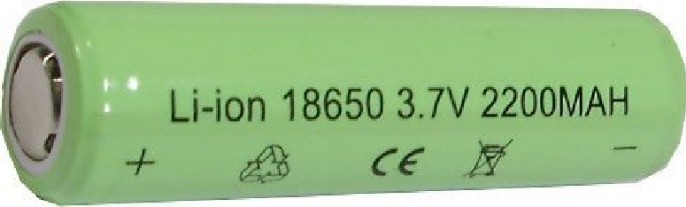

    18650
   Další příklad:
       První dvě čísla = výška, další dvě = šířka a poslední dvě = délka.

    103450 = 10 mm výška, 34 mm šířka a 50 mm délka.

 Koupil jsem Li-ion článek 18650, délka byla 68 mm i s el.pojistkou a do aku šroubováku se nevešel. El. pojistka je umístěna na spodu článku, tím pádem je článek o 3 mm delší.
Do aku nářadí je potřeba použít články, které nemají zabudovanou ochranu. Ty, co mají ochranu, se používají hlavně do svítilen, kde není velký proudový odběr.
Pokud se použije do šroubováků nebo vrtačet, tak ochrana se zničí. Stačí el. chranu odstranit a článek je opět funkční. Ověřeno v praxi.
Ochranné funkce nahradí elektronika zabudovaná v aku nářadí. ( Pokud ji má. )

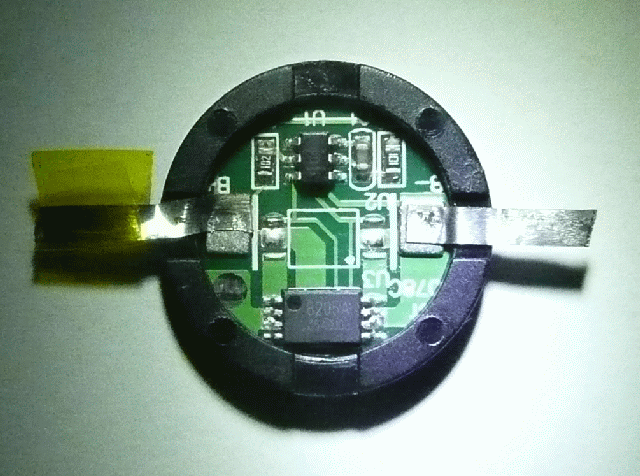

Tak vypadá elektronická ochrana zabudovaná na spodu Li-ion článku 18650.
