HB9CV - 433,5 MHz

Antény
Popis:

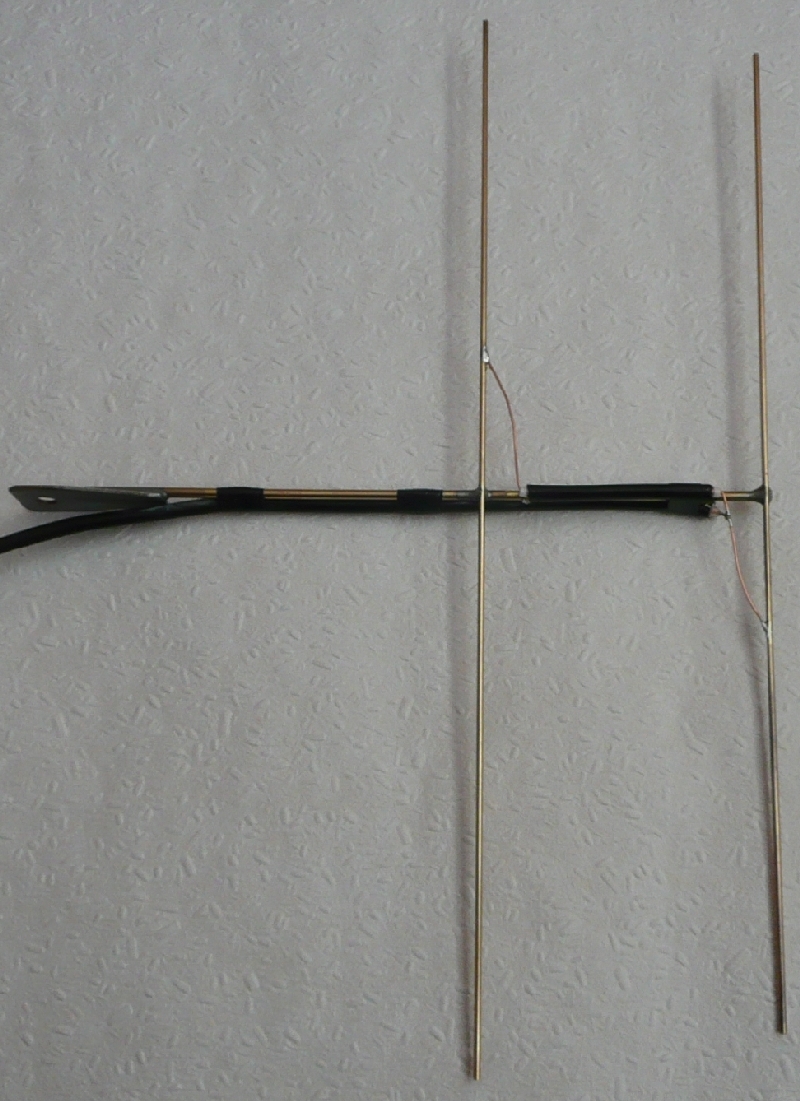

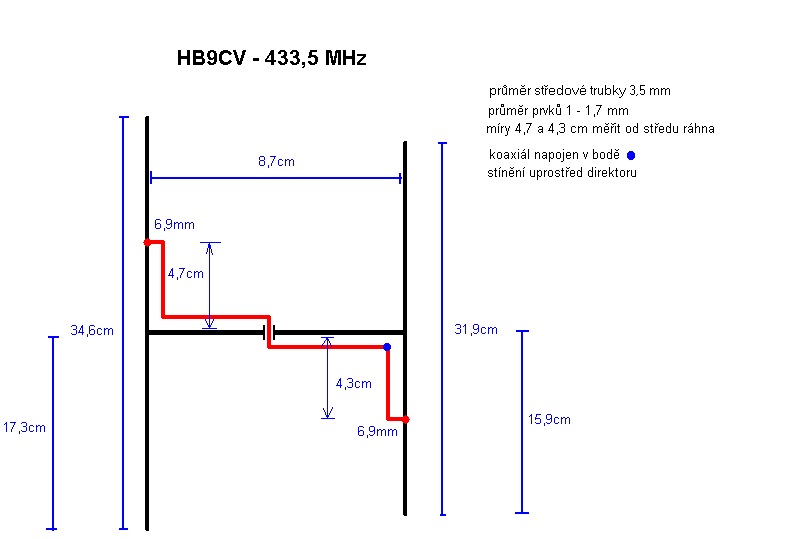

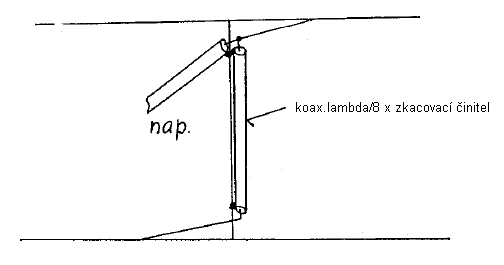

Ráhno antény je z mosazného drátu průměr 3,2 mm délky 20 cm. Na konci ráhna je připájený držák z pozink. plechu 1 mm silný. Prvky antény jsou z mosaz. drátu průměr 2 mm. Fázovací vedení je možno udělat z Cu drátu průměr 1 - 1,5 mm nebo z koaxiálního kabelu. Má být vzdálené lambda/200 od prvků a od ráhna. Já jsem ho udělal z koxiálního kabelu RG 58. Délka vedení je lambda/8 x zkracovací činitel koaxu. Má to tu výhodu, že přihýbáním vedení k reflektoru nebo k zářiči se mění kapacita vedení a tím se částečně doladí PSV. Stínění kabelu se připájí na ráhno. Konce kabelu se zalijí nějakou hmotou, aby se do něho nedostala vlhkost, např. Dentakrylem nebo silikonovým tmelem. Celou anténu jsem nalakoval akrylovým bezbarvým lakem. Anténa má zisk 4 - 4,5 dB, podle toho, jak se nastaví.
Impedance antény je 75 Ohm. Pro napájení antény je vhodné použít násobky lambda/2 x zkracovací činitel ( koeficient ) kabelu - opakovač impedance. Anténa funguje i s libovolnou délkou kabelu, ale při nastavování antény by se naměřily špatné údaje.
Zkratovací činitel RG 58 = 0,66, H 125 = 0,81.
Délka fázového vedení:
RG  58  = 5,709 cm
H 125 = 7,006 cm

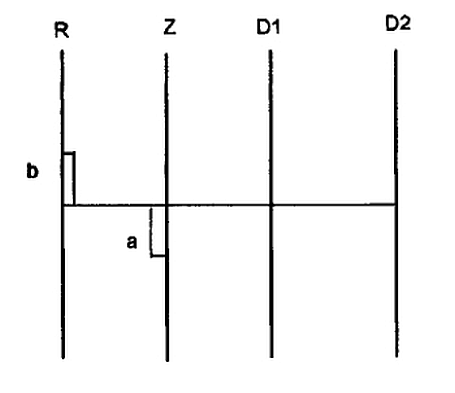

Kdo chce HBčko s větším ziskem tak tady je plánek:
kmitočet - 433,5 MHz
Prveknásobiteldélka v cm
R134,6
Z0,92231,9
D10,88630,65
D20,87330,205
a0,1254,325
b0,1354,671
λ / 2
0,346 m


R - Z0,1258,65
Z - D10,1258,65
D1 - D20,1611,072
λ
0,692 m
