Loop Yagi na PMR

Antény
Loop Yagi na PMR pásmo - 446MHz.

Na sdílených kmitočtech a PMR pásmu je zakázané používat externí antény. To je antény, které nejsou pevnou součástí vysílače. Každý, kdo na těchto pásmech vysílá na externí anténu, porušuje generální povolení.

Popis:
Zisk celovlnné antény Loop Yagi je větší než zisk antény Yagi se stejným počtem prvků. Elementy jsou vyrobené z mosazného drátu průměr 2 mm, umístěné na elektrikářské liště 15x10 mm. Musí být izolované od ráhna. Proto se použije el. lišta. Ráhno je vyrobené z poz. plechu L profilu 20x20 mm. Při větším rozměru je anténa rozladěná. Může se použít Al. jekl 15x15 mm, nebo jiný materiál. ( Plexi, pvc trubka apod.)
Na spojení jednotlivých kruhů se použije trubička, která se vyrobí z Cu plechu síla 0,5mm, rš = 10 x 7 mm. Stočít na průměru 2 mm tak, aby byla dlouhá 10 mm ( 3 ks).
Než se slepí k sobě obě části el. lišty, tak je potřeba vyvrtat střední otvory v el. lištách a přilepit vymezovací podložky, aby přitažením nedošlo k deformaci elektrikářské lišty. Použil jsem vteřinové lepidlo. Po slepení lišt se provrtají krajní otvoty, kterými budou procházet jednotlivé prvky - kruhy. 6 mm od krajních otvorů se zkrátí uříznutím všechny lišty.
Potom se krajními otvory lišt provléknou jednotlivé kruhy, které se spojí Cu trubičkou a pořádně propájí. Na zářič se přípájí konektor. Může být PL, BNC, SMA nebo F, podle použitého koaxiálního kabelu. Podle plánku se provrtají otvory v ráhnu L do kterých se přišroubují jednotlivé elementy.
Jako napáječ k anténě se může použít 50 ohm. kabel nebo satelitní kabel s impedancí 75 ohm.

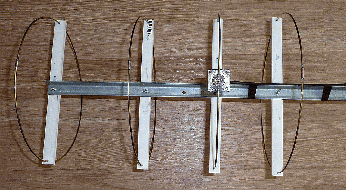

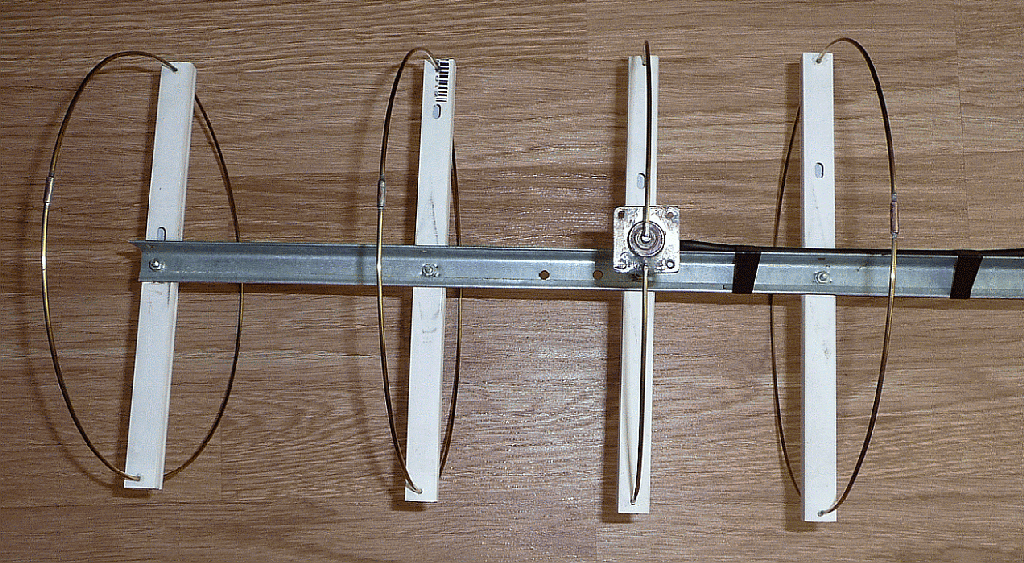

Při použití 75 ohm. kabelu zkrátit koax. kabel podle vzorce l/2 x zkracovací činitel koaxu - opakovač impedance. Je vhodné u konektoru antény použít zacvakávací ferit. ( Potlačení povrchových proudů ). Koaxiál od zářiče vést kolmo k ráhnu a potom po ráhnu středem kruhů. (Viz foto).
Při vertikální polarizaci se anténa otočí tak, aby konektor byl ve vodorovné poloze. Při horizontální svisle.
V ráhnu jsou otvoty pro uchycení antény na stožár. Pro kovový stožár se anténa uchytí na kraji, pro plastový uprostřed ráhna. Rozteč otvorů se zvolí podle průměru stožáru.

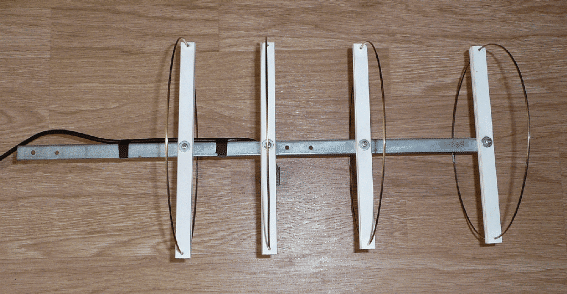

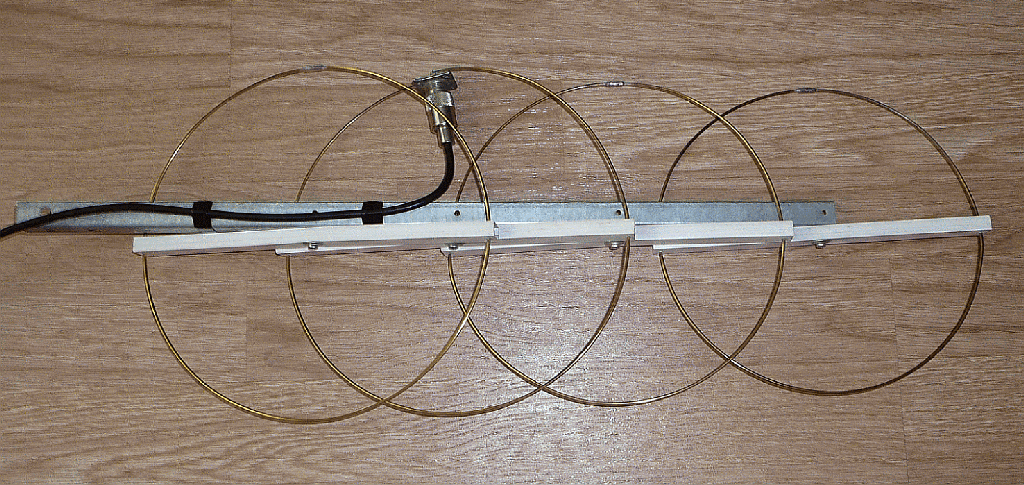

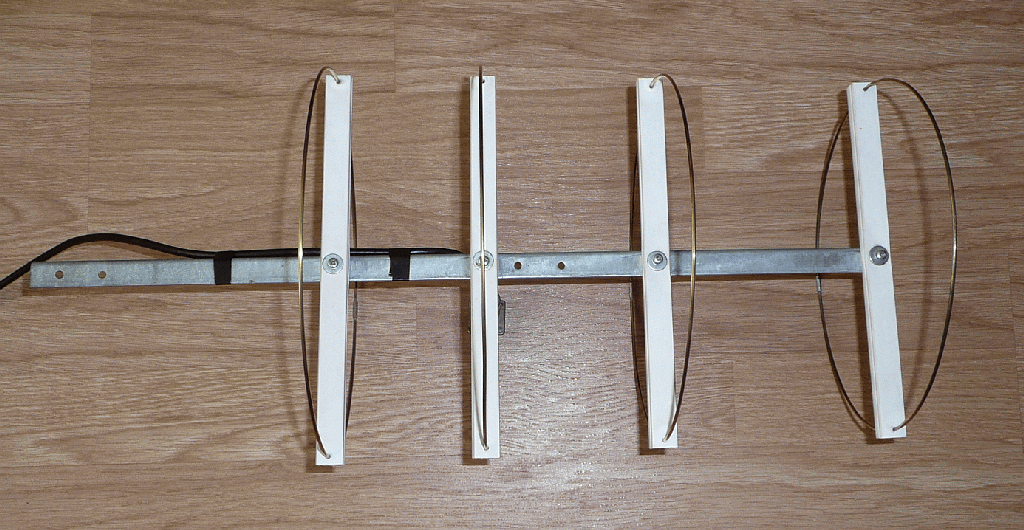

Anténa je zvlášť vhodná na portejblové vysílání, nemusí se rozebírat. Prvky se dají sklopit a celá anténa se uloží do batohu, aniž by se ohnuly elementy.
Má dobré vlastnosti i na sdílených kmitočtech 448 - 449 MHz. Anténa je nenáročná na výrobu a při dodržení rozměrů má tyto parametry.

       Zisk - 9 dBd
       ČZP - 25 dB
       Impedance - 50 Ohm

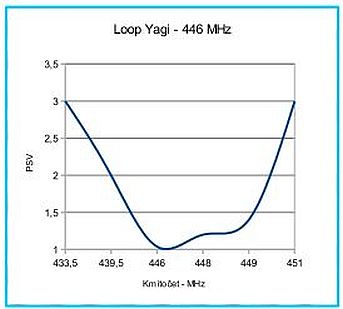

       PSV - 1 : 1

Materiál:
        prvky - mosazný drát průměr 2 mm - stočit do kruhu        ( může být měď. drát)
        ráhno - L 20 x 20 mm, d – 500 mm - pozink.plech           ( nepoužívat větší profil – je rozladěná)
        elektrikářská lišta 15 x 10 mm, délka 24 cm - 4 ks
        šroubky M3, d 16 mm - 4 ks
        matky M3 - 4 ks
        podložky vnitřní průměr 3,1 mm, vnější průměr 10 mm - 4 ks
        podložky vnitřní průměr 3,1 mm, vnější průměr 5 mm - 4 ks
        cu trubička vnitřní průměr 2 mm, délka 10 mm - 3 ks
        vymezovací podložky - vnitřní průměr 4 mm - délka 8 mm - 4ks
        konekror - PL, BNC, SMA nebo F
        koaxiální kabel 50 Ohm nebo 75 Ohm - viz. výše
        konektor na koax. musí pasovat na vysílačku

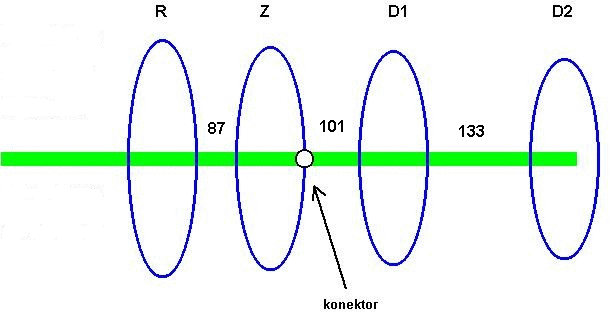

   Plánek:
délka drátu:             R - 698 mm,      Z - 680 mm,        D1 - 662 mm,       D2 - 645 mm

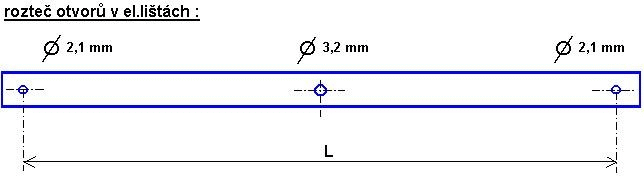

L   =             R - 222 mm,       Z - 216 mm,       D1- 211 mm,       D2 - 205 mm

          Pro jiné kmitočty se použije poměrový výpočet.
Příklad:
Kmitočet PMR antény = 446,05 MHz
Kmitočet nové antény bude 433,5 MHz
446,05/433,5 = 1,0289 .... = kmitočtový poměr
Všechny rozměry podle plánku se vynásobí 1,0289. To budou rozměry nové antény.
Mám ji naladěnou  na ama. pásmo 70 cm a používám ji na portejbly od roku 2006. Nejdelší spojení - 228 Km.
