Reg. stabil. zdroj 0 - 36V / 5A
Nap. zdroje
U této konstrukce se pracuje se síťovým napětím 230V. Hrozí nebezpečí úrazu el. proudem.
Za případné škody na majetku nebo zdraví nemám zodpovědnost.

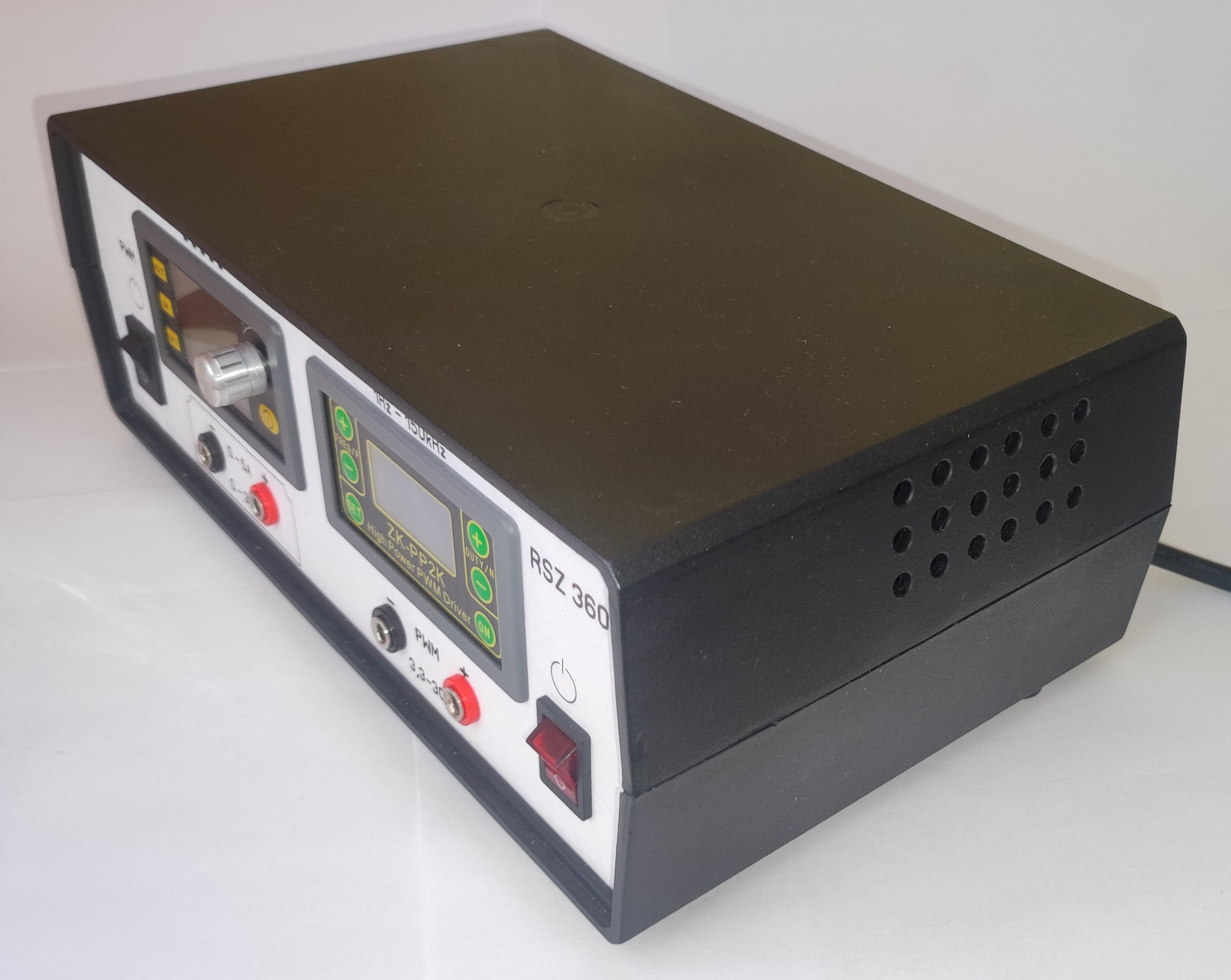

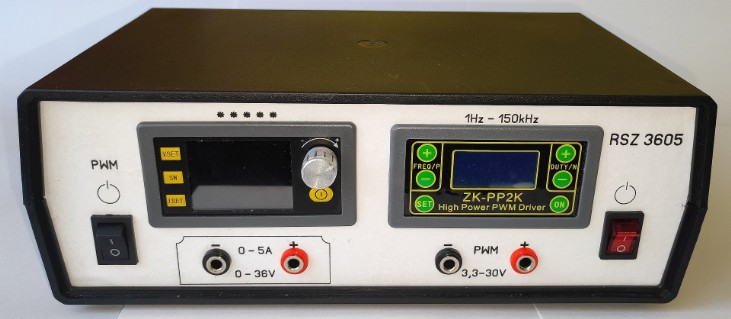

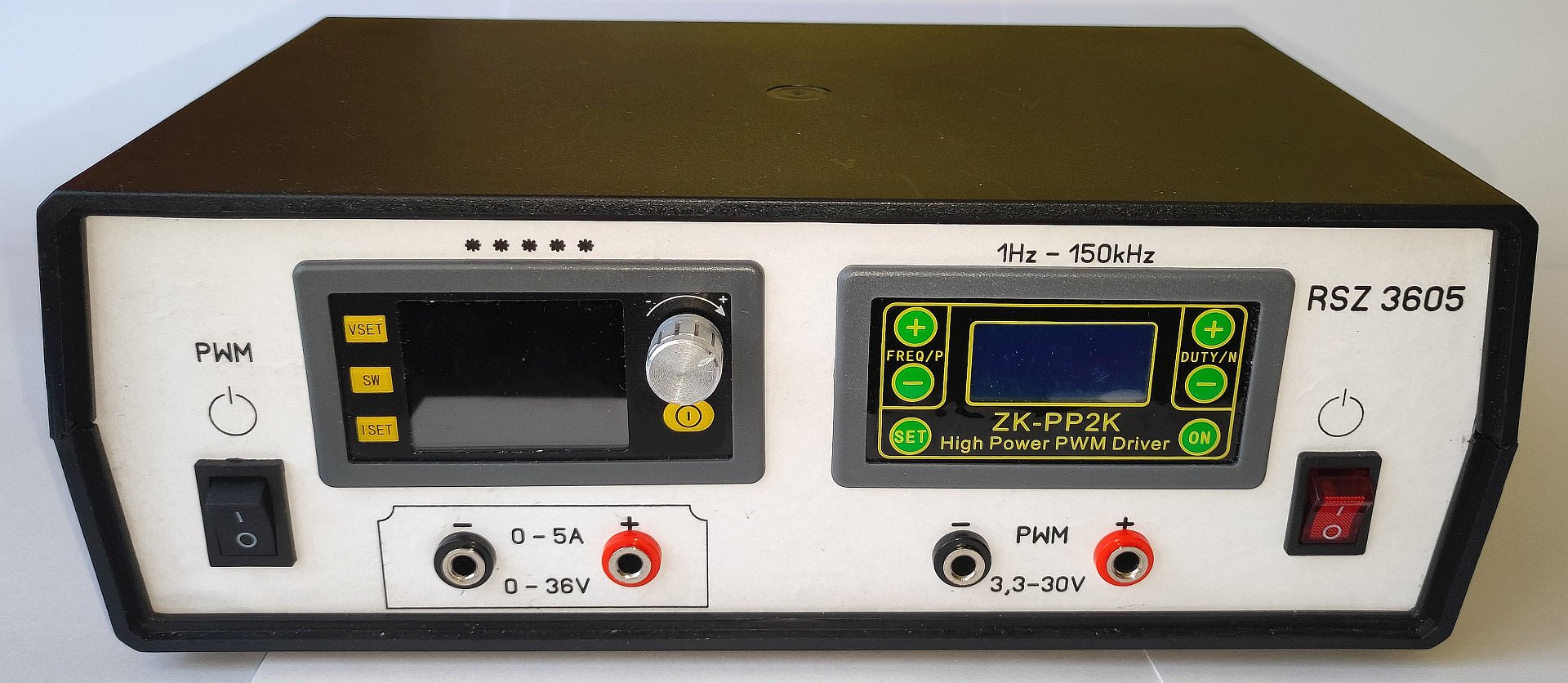

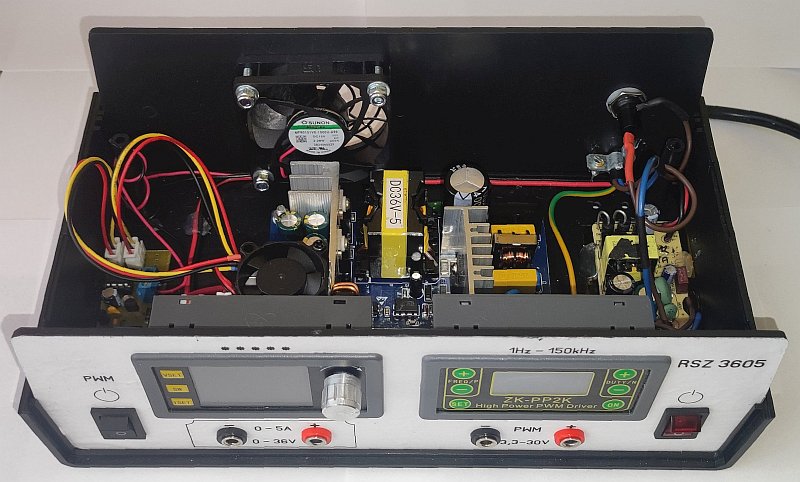

RSZ 3605

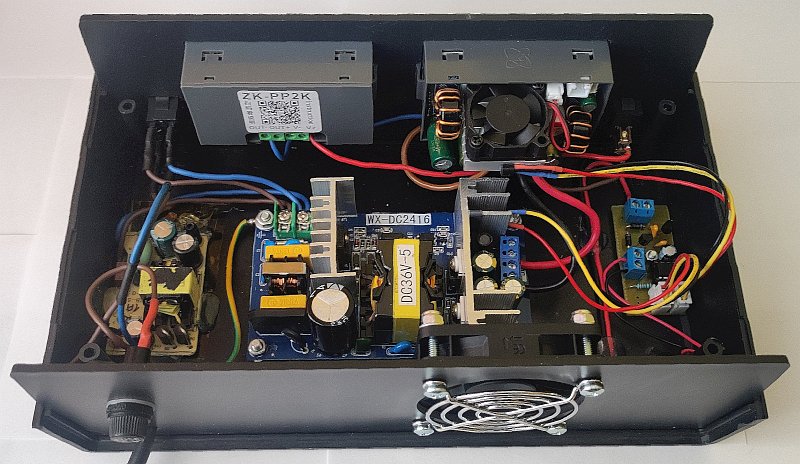

Je složený z různých modulů, které jsou umístěné v plastové krabičce KP 13.
Regulovatelný napájecí zdroj s nastavením napětí od 0 do 36V a omezením proudu do 6A.
Pro nastavení a regulaci PWM modul ZK - PP2K.
Pro odvod tepla jsou na bocích krabičky vyvrtané větrací otvory o průměru 5,5mm.

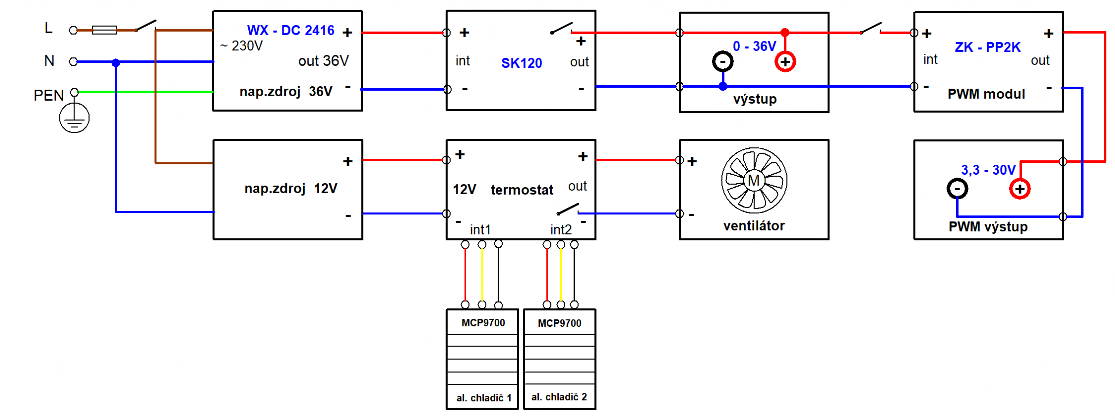

Blokové schéma zapojení

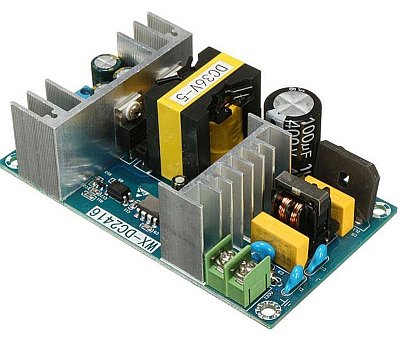

Pro napájení byl vybraný napájecí modul
WX-DC 2416 100-265VAC/36DC 5A.

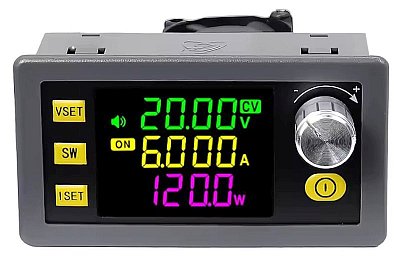

Pro nastavení napětí a poudu je použitý modul SK120.
Nastavení CV od 0 do 36V, CA od 0 do 6A, CW do 120W.
Lze použít jako solární nabíjecí modul MPPT.
Na displeji se zobrazuje napětí, proud, výkon, Ah, Wh, čas, teplota.

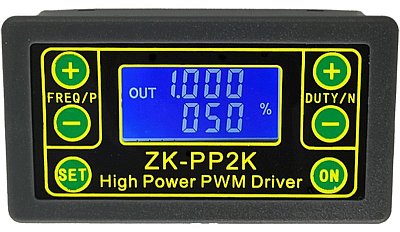

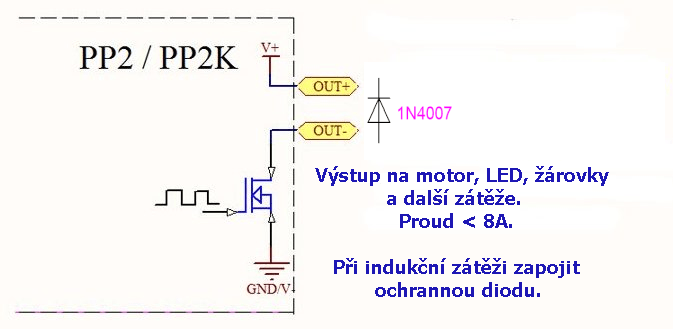

Pro nastavení a regulaci PWM se použil modul ZK - PP2K.
Napájecí napětí pro tento modul je od 3,3V do 30V a max. proud do 8A.
Kmitočet PWM lze nastavit od 0Hz do 150kHz. Střída 1% - 100%.

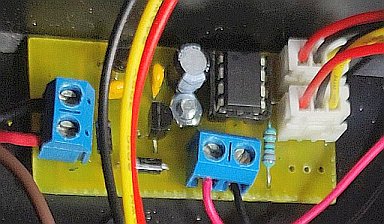

Je osazený procesorem PIC12F675. Má dvě teplotní čídla MCP9700.
Jedno čidlo je připevněné na větší chladič napájecího zdroje ( 36V ).
Druhé čidlo na chladič pod malým ventilátorem na modulu SK120.
Teplota sepnutí ventilátoru je nastavena ( softwarově ) na 52°C.
Teplota vypnutí ventilátoru je nastavena na 35°C. Platí pro obě čidla.

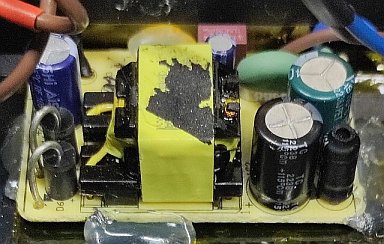

Modul napájecího zdroje napětí 12V / 1A.
Ten slouží k napájení termostatu a ventilátoru.
Byl vymontovaný ze síťového adaptéru.
Ventilátor je typu SUNON MagLev MF 60151 VX-1000 U-A99
DC 12V
60 x 60 x 15mm, 2,28W, 53m³/hod
