Termostat 02
Ternostaty
Popis:
Tento termostat je osazený procesorem PIC12F675. Podle potřeby se mohou připojit 1 až 3 teplotní čidla. Procesor měří teplotu jednotlivých čidel a podle nastavené teploty, může spínat ventilátor nebo přes relé různé zařízení. Je zhotovený jako samostatný modul a osazený THT součástkami.
Při použití 12V ventilátorů se napájí ze zdroje 12V, popř. při použití 24V ventilátorů ze zdroje 24V.
Měření teploty provádí obvody MCP9700. Ty převádějí teplotu na napětí. Při 0 st.C je na výstupu napětí 500mV. Teplotní rozsah je -40˚C až 125˚C.
Přesnost od 0 do 70˚C je +- 2˚C. Teplotní koeficient je 10mV/˚C. Při zvýšení teploty o 1˚C se zvýší napětí o 10 mV a naopak. Např. při teplotě 40˚C je na výstupu napětí 900mV. Dioda D1 slouží jako ochrana proti přepólování.
Čidla i mikroprocesor se napájí ze stabilizovaného zdroje 5V ( 78L05 ). Kondenzátory vyhlazují nap. napětí. Dioda D2 chrání spínací tranzistor, aby se nezničil při napěťových špičkách, které vznikají na indukčnosti ventilátoru při rozepnutí T1.
Teplota sepnutí a vypnutí ventilátoru je nastavena softwarově. Spíná při teplotě 52˚C a vypíná při teplotě 35˚C. Hystereze je 17˚C.
Modul jsem použil jako přídavné chlazení do napájecího zdroje a do některých nabíječek. Rozměr plošného spoje je 51,5 x 25,4mm. Mikroprocesor je v provedení THT zasunutý do patice.
R1 může mít hodnotu 680 ohm až 2k2. Pro připojení napájecího napětí a teplotních čidel se mohou použít vhodné konektory.
Pro připojení napájecího napětí a výstupu na ventilátor jsou použité konektory do DPS 2P KF301-RM5mm. Pro připojení teplotních čidel konektory
JST-XH3 pin + kabel 15cm a zdířky JST-XH 3pin. Pokud někdo nemúže sehnat tyto konektory, nebo podobné, tak je možnost přívodní kabely připájet přímo do plošného spoje. Ostatní součástky jsou patrné ze schéma zapojení a osazení plošného spoje.
Měření teploty probíhá 5x za vteřinu. Každé teplotní čidlo se může nastavit na jinou teplotu a hysterezi. Samozřejmě, že čidlo nastavit nejde. Myslím tím softwarové nastavení. Proudová spotřeba v klidu ( není sepnutý ventilátor ) je 3,6 mA.
Při použití jednoho teplotního čidla je potřeba na druhý a třetí vstup mikroprocesoru zapojit rezistor 1 - 10k nebo propojku na zem. Mikroprocesor změří na vstupu nulové napětí a ventilátor nesepne. Je funkční jen jedno teplotní čidlo.
Tranzistor T1 může být jiný. Záleží na proudu ventilátoru. Např. BC337 0.8A / 45V atd.

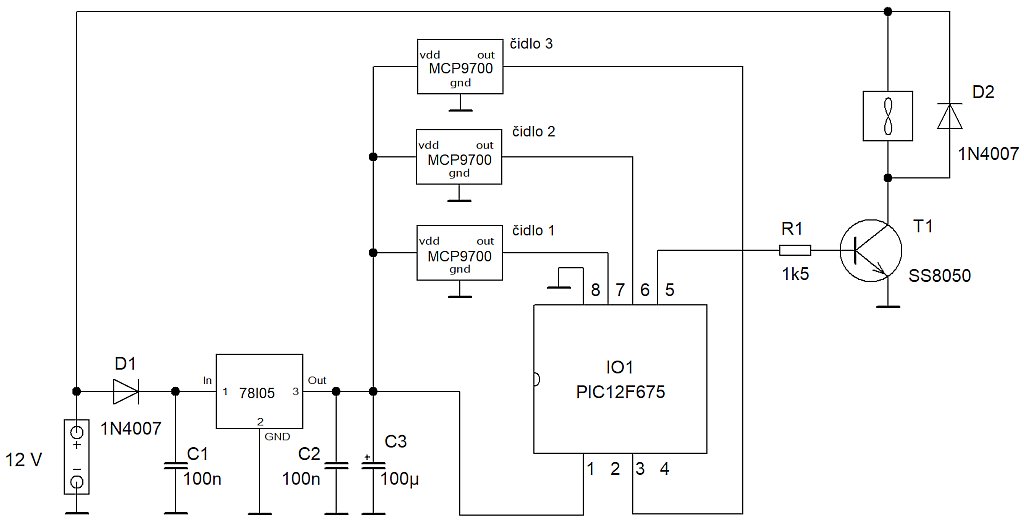

Schéma zapojení
Zapojení vývodů MCP9700

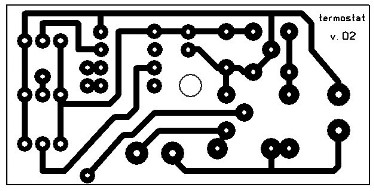

plošný spoj

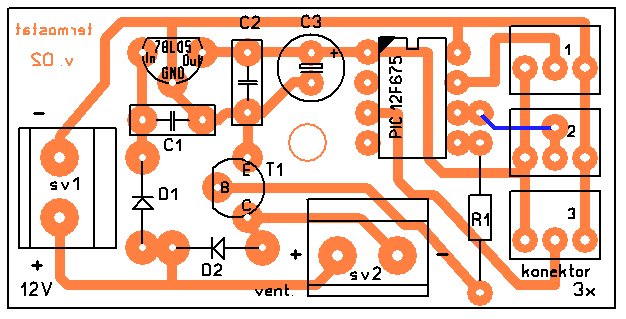

osazení THT - modře je označena propojka

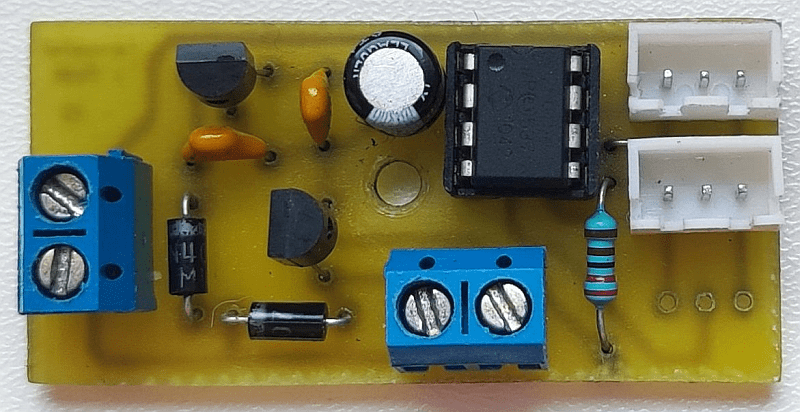

modul termostatu 02 s konektory
